温度ヒューズの仕組み

温度ヒューズの動作原理を分解して調べました。

分解前の温度ヒューズ

　

切れた後の温度ヒューズ

　

切れる前の温度ヒューズ

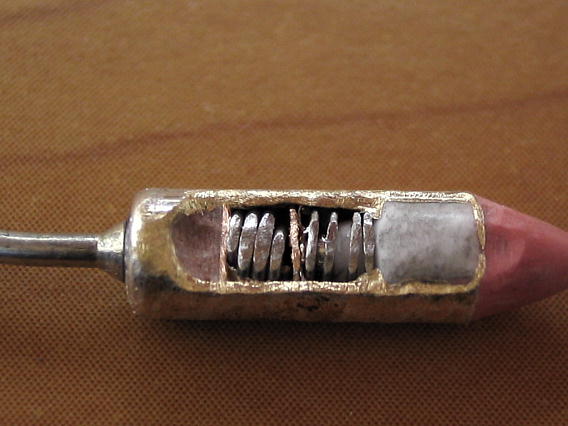

　　　　　　　↑この部分が溶ける		 切れる前の温度ヒューズ

写真、左側の樹脂が溶けていません

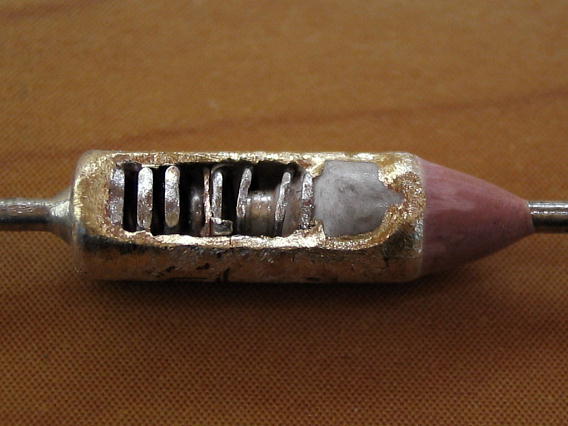

　　　　　↑この部分が溶けた		 切れた後の温度ヒューズ

写真、左側の樹脂がなくなり、バネが伸びた状態になりました
これでは電気が流れません。
