BNCコネクタの接続

DIYで作った物を紹介します。

・ケーブルの加工から接続

RJ58ケーブルにBNCコネクタを接続します

BNCコネクタは、接続作業が大変ですが、Mコネクタと違い、手順通り行えば、ロスも少なく再現性の良い接続が可能です。

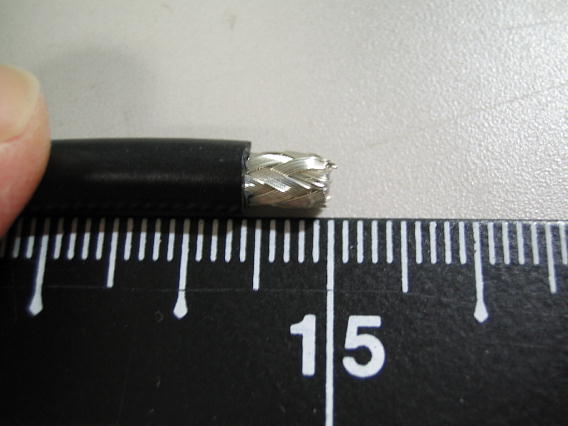

	ケーブルを6mm剥きます
	BNCコネクタの部品4つを取り付けますネジ、ワッシャ、ゴム、ワッシャ

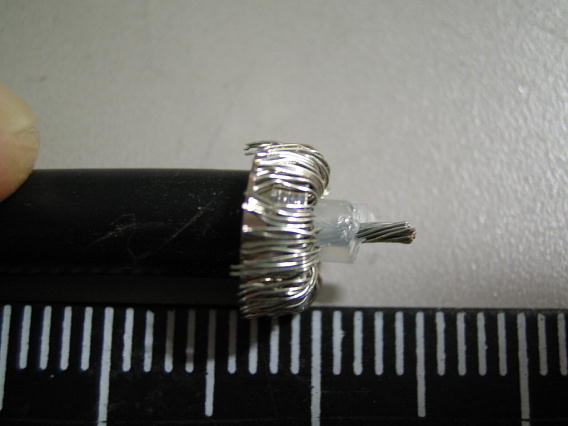

	アミ線を折り返す芯線を3mm剥く
	芯をはんだ付けするはんだ付けのコツは、コテで芯（金色の部分）を熱して真に開いている穴に半田を流し込む半田を芯に直接当ててしまうと、芯が半田付けされてしまい BNCコネクタが組めなくなってしまう
	コネクタを組み込む

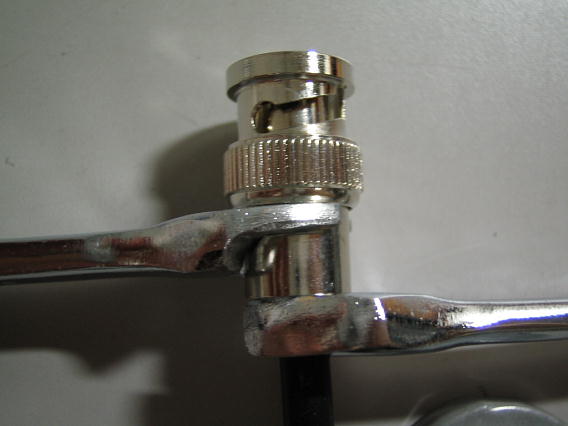

	ネジを締め込む

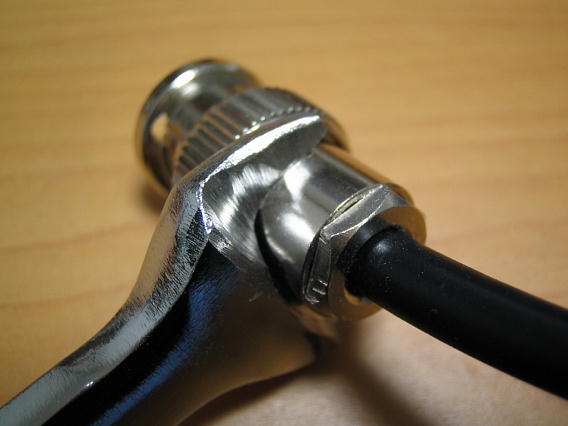

	専用の工具を使用すると楽に締められる

　

・コネクタ締め付け用自作工具

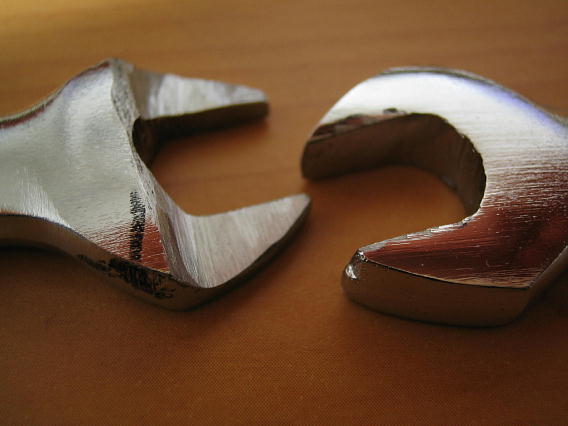

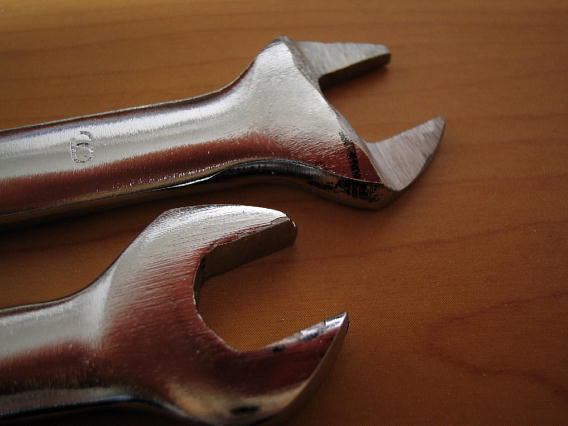

	1本は、ダイソーで購入した9mmのオープンエンドスパナを削り厚みを3分の1にする。かつ、9mmから約9.5mmにアゴを広げる１本は、9mmから約9.5mmにアゴを広げる
	加工には、両頭グラインダーを使用した
